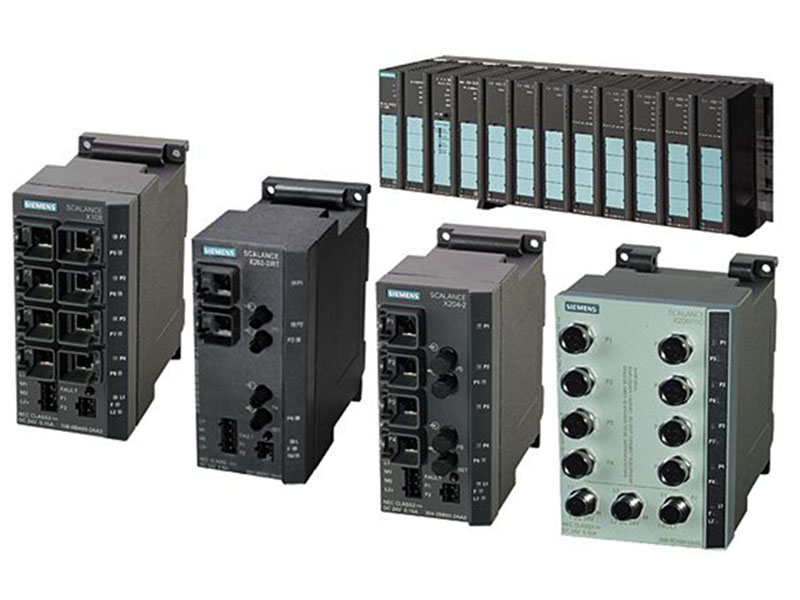

Промышленные сети
Обмен информацией между устройствами, входящими в состав автоматизированной системы (компьютерами, контроллерами, датчиками, исполнительными устройствами), происходит в общем случае через промышленные сети - это сети передачи данных, связывающие различные датчики, исполнительные механизмы, промышленные контроллеры, используемые в промышленной автоматизации.
В промышленных сетях для передачи данных применяют:
- электрические линии
- волоконно-оптические линии
- беспроводную связь (радиомодемы и Wi-Fi)
Промышленные сети могут взаимодействовать с обычными компьютерными сетями, в частности использовать глобальную сеть Internet.
Свыше 80% промышленных сетей, смонтированных специалистами компании SIEMENS, являются сетями Industrial Ethernet:
- простое и быстрое подключение сетевых компонентов
- высокая гибкость: существующие сети могут расширяться без их остановки
- высокая надежность, достигаемая использованием резервированных топологий
- неограниченная производительность, поддерживаемая использованием коммутируемых сетей
- невозможность применения в офисных и промышленных условиях
- использование оборудования множества производителей за счет подключения к WAN (wide area network), например, ISDN или Internet
Промышленные сети
Продукт | Функционал | Эл. порты | Оптич. порты | Заказной номер | |||||
Компактные коммутационные модули для ПЛК SIMATIC LOGO | |||||||||
LOGO! CSM 12/24 | Logo! | 4 |
| 6GK7177-1MA20-0AA0 | |||||
LOGO! CSM 230 | Logo! | 4 |
| 6GK7177-1FA10-0AA0 | |||||
LOGO! CMR2020 | GSM/GPRS | 1 |
| 6GK7142-7BX00-0AX0 | |||||
LOGO! CMR2040 | GSM/GPRS | 1 |
| 6GK7142-7EX00-0AX0 | |||||

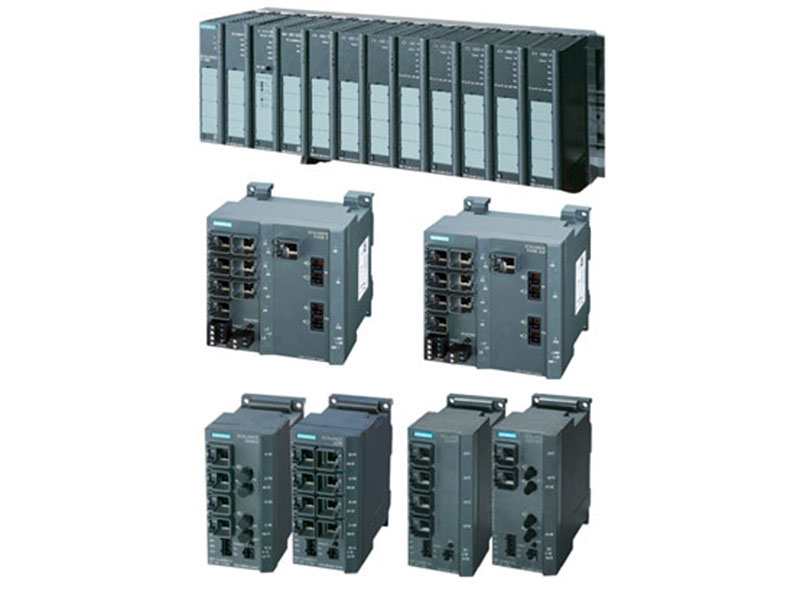

Направляемые Коммутаторы SCALANCE XC 100 | |||||||||
XC106-2 | Многомод, макс 5км | расширенный температурный диапазон | 6 | 2x ST/BFOC | 6GK5106-2BB00-2AC2 | ||||
6 | 2x SC | 6GK5106-2BD00-2AC2 | |||||||
XC108 |
| 8 |
| 6GK5108-0BA00-2AC2 | |||||
XC116 |
| 16 |
| 6GK5116-0BA00-2AC2 | |||||
XC124 |
| 24 |
| 6GK5124-0BA00-2AC2 | |||||
X108PoE | PoE (для 2 портов) |
| 8 |
| 6GK5108-0PA00-2AA3 | ||||
Управляемые Коммуатоторы SCALANCE XR 300 WG | |||||||||
XR328-4C WG | DC 24V | Комбо-порты , 4x 1 Gbit/s | 28 | 4 | 6GK5328-4FS00-2AR3 | ||||
AC 100-240 V | 28 | 4 | 6GK5328-4FS00-3AR3 | ||||||
DC 24V
|
Full Gigabit, Комбо-порты | 28 | 4 | 6GK5328-4SS00-2AR3 | |||||
AC 100-240 V | 28 | 4 | 6GK5328-4SS00-3AR3 | ||||||
Управляемые Коммутаторы SCALANCE X-400 (Layer 2/3) | |||||||||
XM408-4C |
Layer 3 (поддержка с KEY-PLUG XM-400) |
Модульные, Full Gigabit |
24 | 4x ST/ BFOC 16x LC | 6GK5408-4GP00-2AM2 | ||||
XM408-8C | 24x LC | 6GK5408-8GS00-2AM2 | |||||||
XM416-4C | 12x LC | 6GK5416-4GS00-2AM2 | |||||||
Управляемые Коммутаторы SCALANCE XR500 (Layer 2/3) |
| ||||||||
| XR526-8C | Layer 3 (with KEY-PLUG X-500) | DC 24 V, резерв. |
Full Gigabit 2x 10 Gbit/s | 24
| 10 | 6GK5526-8GS00-2AR2 | ||
AC 230 V | 6GK5526-8GS00-3AR2 | ||||||||
AC 230 V, резерв. | 6GK5526-8GS00-4AR2 | ||||||||
Програмное обеспечение SINEC NMS – Диагностика, Управление, Настройка | |||||||||
SINEC NMS Бесплатная версия | По запросу | ||||||||
SINEC NMS 50 устройств | 6GK8781-1BA01-0AA0 | ||||||||
SINEC NMS 100 устройств | 6GK8781-1DA01-0AA0 | ||||||||
SINEC NMS 250 устройств | 6GK8781-1JA01-0AA0 | ||||||||
SINEC NMS 500 устройств | 6GK8781-1TA01-0AA0 | ||||||||
